鐵礦石硬度差異很大，主要是鐵礦石的類型比較多。我們?cè)趪?guó)內(nèi)看到的鐵礦石主要就是磁鐵礦、褐鐵礦、赤鐵礦、菱鐵礦、硫化鐵礦等類型。有些鐵礦石風(fēng)化嚴(yán)重，硬度比較低。以華北地區(qū)的河北、山西等地較多。由于風(fēng)化嚴(yán)重，鐵礦石硬度較低，一般采用顎破加錘頭進(jìn)行粗放型的生產(chǎn)。攀枝花的磁鐵礦儲(chǔ)量非常=豐富，鐵礦石硬度較高，一般采用短頭圓錐進(jìn)行破碎作業(yè)。也有部分的砂鐵礦，質(zhì)地非常的松軟，很容易進(jìn)行破碎作業(yè)。

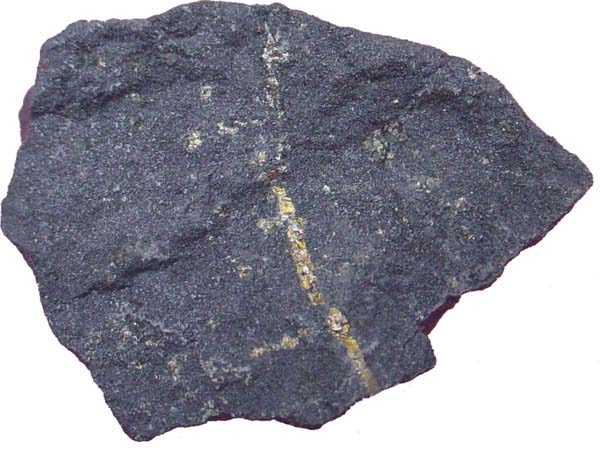

磁鐵礦：是一種氧化鐵的礦石，主要成份為Fe3O4，是Fe2O3和FeO的復(fù)合物，磁鐵礦硬度一般在5.5~6.5之間，呈黑灰色，比重大約5.15左右，含F(xiàn)e72.4%，O 27.6%，具有磁性。在選礦（Beneficiation）時(shí)可利用磁選法，處理非常方便；但是由于其結(jié)構(gòu)細(xì)密，故被還原性較差。經(jīng)過長(zhǎng)期風(fēng)化作用后即變成赤鐵礦：也是一種氧化鐵的礦石，主要成份為Fe2O3，呈暗紅色，比重大約為5.26，含F(xiàn)e70%，O 30%，是主要的鐵礦石。由其本身結(jié)構(gòu)狀況的不同又可分成很多類別，如赤色赤鐵礦（Red hematite）、鏡鐵礦（SPEcularhematite）、云母鐵礦（Micaceous hematite）、粘土質(zhì)赤鐵（Red Ocher）等。

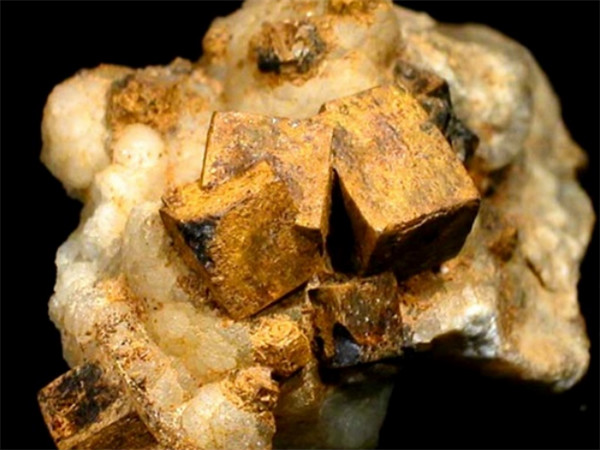

褐鐵礦：這是含有氫氧化鐵的礦石，褐鐵礦硬度一般是1~4左右，主要在華北地區(qū)較多見。它是針鐵礦（Goethite）HFeO2和鱗鐵礦（LepidoCRocite）FeO（OH）兩種不同結(jié)構(gòu)礦石的統(tǒng)稱，也有人把它主要成份的化學(xué)式寫成mFe2O3．nH2O，呈現(xiàn)土黃或棕色，含有Fe約62%，O 27%，H2O 11%，比重約為3.6～4.0，多半是附存在其它鐵礦石之中。

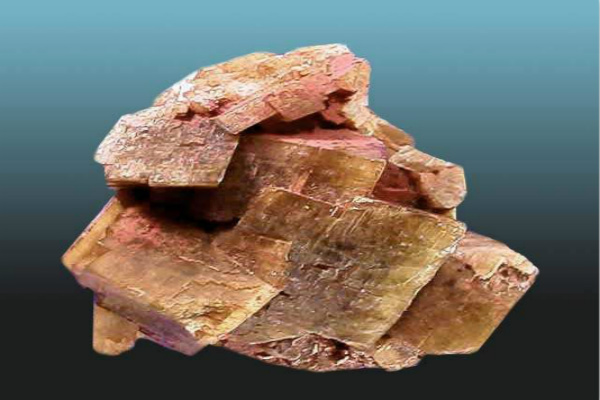

菱鐵礦：是含有碳酸亞鐵的礦石，主要成份為FeCO3，呈現(xiàn)青灰色，比重在3.8左右，菱鐵礦硬度一般在3.5~4.5左右。這種礦石多半含有相當(dāng)多數(shù)量的鈣鹽和鎂鹽。由于碳酸根在高溫約800～900℃時(shí)會(huì)吸收大量的熱而放出二氧化碳，所以我們多半先把這一類礦石加以焙燒之后再加入鼓風(fēng)爐。

鐵的硅酸鹽礦：此類礦石是一種復(fù)合鹽，沒有一定的化學(xué)式，成份的變化很大，一般呈現(xiàn)深綠色，比重為3.8左右，含鐵成份很低，是一種較差的鐵礦石。

硫化鐵礦：這種礦石含有FeS2，含F(xiàn)e只有46.6%而S的含量達(dá)到53.4%。呈現(xiàn)灰黃色，比重大約為4.95～5.10。由于這種礦石常常含有許多其它較貴重的金屬如銅（CoPPer）、鎳（Nickel）、鋅（Zinc）、金（Gold）、銀（Silver）等，所以常被用做他種金屬冶煉工業(yè)的原料；又由于它含有大量的硫，所以常被用來提制硫磺，鐵反而變成了副產(chǎn)品，所以事實(shí)上已不能稱為鐵礦石。

鐵礦石的品位指的是鐵礦石中鐵元素的質(zhì)量分?jǐn)?shù)，通俗來說就是含鐵量。比如說，鐵礦石的品位為62，指的是其中鐵元素的質(zhì)量分?jǐn)?shù)為62% 對(duì)于赤鐵礦（主要成分為Fe2O3），理論高品位為70%； 對(duì)于磁鐵礦（主要成分為Fe3O4）,理論高品位為72.4%； 對(duì)于菱鐵礦（主要成分為FeCO3），理論高品位為48.3%； 對(duì)于褐鐵礦（主要成分為Fe2O3．H2O），理論高品位為62.9%

不同的鐵礦石硬度，在進(jìn)行選礦作業(yè)的時(shí)候，需要設(shè)計(jì)不同的工藝，尤其在鐵礦石破碎機(jī)的選型和配置上具有很大的不同。由于國(guó)內(nèi)普遍是貧鐵礦，因此需要將鐵礦石進(jìn)行細(xì)碎之后富集。因此鐵礦石破碎機(jī)要完成深度細(xì)碎，才能發(fā)揮出應(yīng)有的效能。

紅星機(jī)器多年從事鐵礦石的破碎機(jī)制造和工藝設(shè)計(jì)，研發(fā)生產(chǎn)了多種鐵礦石破碎機(jī)和工藝類型，可以有效提高鐵礦石破碎效率，對(duì)于鐵礦石硬度的差異具有豐富的應(yīng)對(duì)經(jīng)驗(yàn)。有興趣的用戶可以訪問紅星機(jī)器產(chǎn)品網(wǎng)站，獲取更多的鐵礦石破碎工藝和設(shè)備選型介紹。
