反擊式破碎機簡介

反擊式破碎機也叫反擊式碎石機、反擊式粉碎機，是一種高新型的破碎設備，該設備利用其反擊能量能夠使物料破碎，并且該設備結構設計簡單，工作可靠，運行效率超高，物料被加工以后粒度均勻，可隨意調節力度大小。

反擊式破碎機（大型）

反擊式破碎機實拍圖（小型）

反擊式破碎機用途

本系列產品能處理≤300-700毫米以下物料，具抗壓強高可達350兆帕，如青石、石灰石、煤矸石、河卵石、花崗巖、鐵礦石等等，特別是用于高速公路、鐵路、水電工程等流動性石料的作業，可根據加工原料的種類，規模和成品物料要求的不同采用多種配置形式。

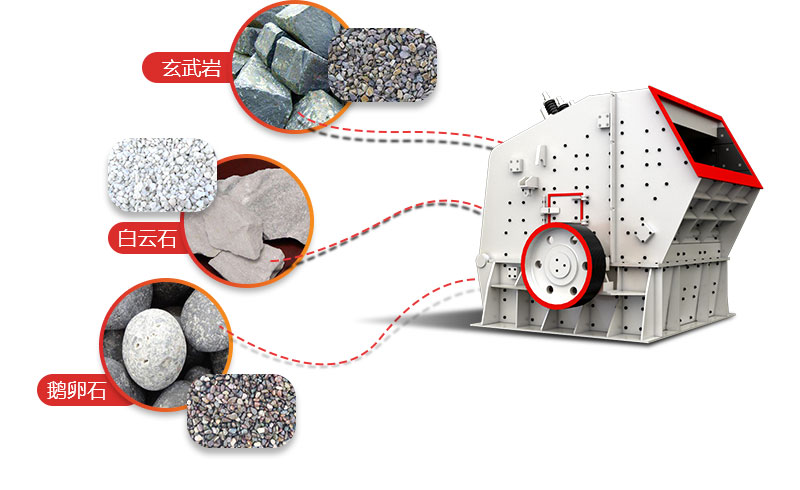

反擊式破碎機適用于鵝卵石、玄武巖等多種物料

反擊式破碎機結構圖

反擊式破碎機主要由轉子、反擊架、機架、棘輪翻蓋裝置和轉動部分等零部件組成。

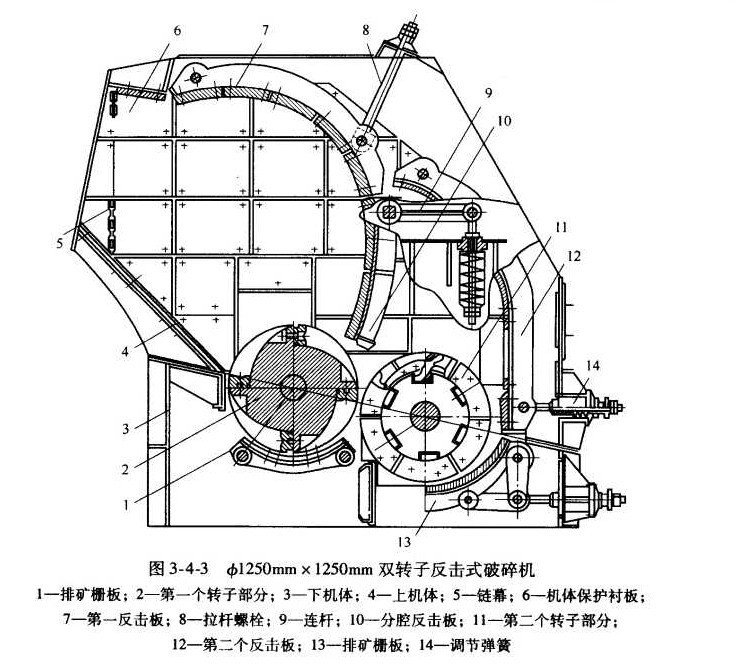

雙轉子反擊式破碎機結構圖

反擊式破碎機工作原理

石料由機器上部直接落入高速旋轉的轉盤，在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，從下部直通排出，形成閉路多次循環，由篩分設備控制達到所要求的粒度。

工作原理

反擊式破碎機性能特點

• 1、進料口大、破碎腔高、適應物料硬度高，處理物料含水量過大時，進料溜槽和反擊板可配備加熱裝置，防止物料的粘結；

• 2、反擊板與板錘間隙能方便調節，有效控制出料粒度，顆粒形狀好、石粉少；

• 3、采用新的制造技術，結構設計，全新重型化轉子結構和有限元分析技術、三腔破碎，可容納量增多，運行中效率更高。

• 4、結合新概念設計，融入自動控制編程器系統，操作、運行更靈活，節省時間、人力，且核心零部件磨耗小、壽命長，綜合效益高；

• 5、設計中在進料口安裝了防塵裝置，加上渦流腔內部有空氣自循環系統，加上特殊電機，減小了震動，又消除了噪音，實現綠色環保生產。

反擊式破碎機客戶現場

老撾客戶生產現場視頻

反擊式破碎機優惠報價，在線免費獲取

反擊式破碎機是一款價格實惠的破石設備，通常幾萬到十多萬就可以選購一臺，因為選擇的型號不同價格會稍有差異，可以隨時點擊在線咨詢，免費獲取優惠報價單，有負責設備的經理詳細提供，以及其他詳情資訊，一一為您解答，而且紅星廠家在摸爬滾打中積累了不少經驗，設備從設計到售后服務等都獨立完成，設備質量更放心、售后更貼心。

客戶來廠參觀選購

反擊式破碎機技術參數

型號	規格 （mm）	進料口尺寸 （mm）	最大進料粒度 （mm）	處理能力 （t/h）	電機功率 （kw）	外形尺寸 （長×寬×高） （mm）
PF-1007	Φ1000×700	400×730	300	30-70	4P   37-45	2330×1660×2300
PF-1010	Φ1000×1050	400×1080	350	50-90	4P   45-55	2370×1700×2390
PF-1210	Φ1250×1050	400×1080	350	70-130	6P   110	2680×2160×2800
PF-1214	Φ1250×1400	400×1430	350	80-180	6P   132	2650×2460×2800
PF-1315	Φ1320×1500	860×1520	500	100-280	6P   200	3180×2720×3120
PF-1320	Φ1300×2000	993×2000	500	140-380	6P   250	3220×3100×3120
PF-1520	Φ1500×2000	830×2040	700	200-550	4P   315-400	3959×3564×3330
PF-1820	Φ1800×2000	1260×2040	800	300-800	6P   630-710	4400×3866×4009

反擊式破碎機的安裝與調試

一、安裝

按本機適用范圍選擇安裝位置，同時保證有足夠的檢修空間；

二、調試

1、轉子在出廠前已經通過平衡處理，用戶一般不需要再作平衡試驗，在更換錘頭及轉子部件時，應作平衡配置。

2、主機安裝應調平衡，主軸水平度誤差小于1mm/m，主從動輪在同一平面內，調整皮帶松緊適度，固定電動機。

3、檢查各部件安裝位置是否移動、變形、鎖緊所有螺栓，檢查密封是否良好。

4、檢查電器箱接線及緊固情況，調整延時繼電器及過載保護器，接通電路，試驗電機轉向，選擇合適規格的保險絲。

5、檢查液壓系統動作是否可靠，有無滲漏現象。

6、清除反擊式破碎機內異物，用手搬動轉子，檢查有無磨擦、碰撞。

三、潤滑劑說明

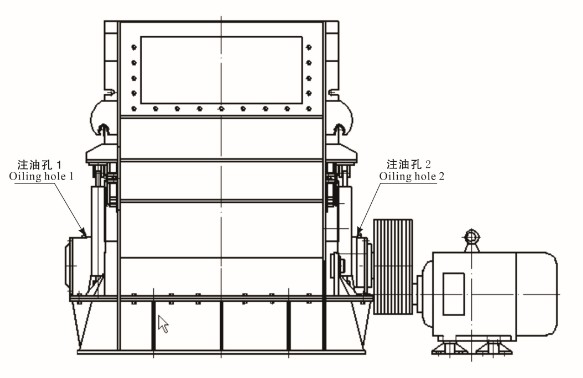

反擊式破碎機潤滑劑說明

開機前，從注油孔1、2中各注入3號鋰基脂黃油，以后每8個小時注入約50克。同時每次再加入少量機械油以起到散熱作用。

紅星售后服務

對于反擊式破碎機安裝、調試等，也不用擔心，紅星廠家有專業的售后團隊，保持著48小時抵達的售后態度，免費負責設備售后一系列服務，一年保質期，會定期有回訪，技術人員免費檢查保養、維修，提供原裝配件，反擊式破碎機已銷往30多個國家地區，歡迎廣大客戶來廠參觀選購。
