工業烘干機介紹



工業烘干機實拍高清視頻

工業烘干機主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。紅星系列烘干機對物料的適應性強，可以烘干各種物料，且設備操作簡單可靠，故得到普遍采用。

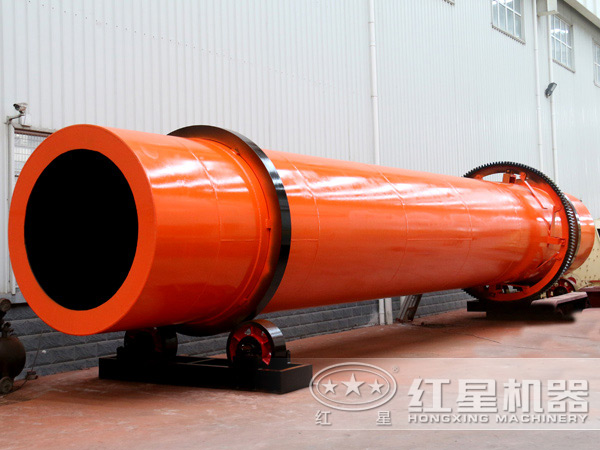

烘干機設備圖片

工業烘干機結構與工作原理

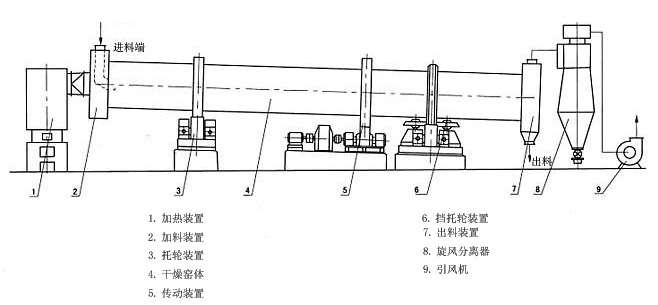

烘干機安裝完成時如上圖所示，分別由加熱裝置、加料裝置、拖輪裝置、干燥窯體、傳動裝置、擋拖輪裝置、出料裝置、旋風分離器、引風機等一系列組成。

烘干機的熱源來自加熱裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地?fù)P撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。

烘干機內部

烘干機設備性能特點

1、烘干機從結構上設計更加系統化、科學化，采用新型揚料板裝置，具有導向、均流、揚料等多項功能，能使物料在烘干機徑向截面全面均布，料幕成為薄、均、全的狀態，完全接觸熱氣流，進一步加大物料與熱風接觸面積，達到充分利用熱能的目的。

2、選用合理的運行參數，煤耗量和電耗量一般烘干機降低10-15%以上，臺時產量提高10-15%以上，已在水泥和選礦企業得到了廣泛的應用。

3、采用了自動化操作模式，和新研究的高溫超速烘干工藝，熱風利用率提高了，而且利用過的熱風從尾端被送至首端后，還可以繼續循環利用，熱利用率高、熱損失小，也減少烘干成本。

4、面對低碳、綠色環保要求，褐煤烘干機采用了多層沉降設計結構，減少褐煤中有機元素的損失率、品質更優，烘干過程基本不存在噪音及粉塵污染。

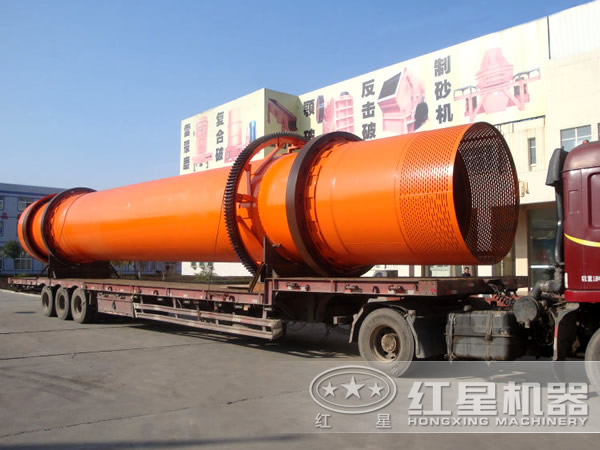

烘干機發往山西

烘干機安裝注意事項

在安裝烘干機設備的時候一定要檢查好所要安裝的地方、所要安裝的備用設備，這樣才能在安裝中不會出現別的問題，在以后的使用中也不會因為初步安裝的失誤造成以后維修不便等等問題。 安裝主要檢查基礎混凝土澆注質量與尺寸位置偏差：外觀上要求基礎表面干凈，無油污、灰塵、雜物，無鋼筋裸露、無裂紋缺角、預期留孔內無殘留殼子板，以及其它澆注缺陷。

對于基礎尺寸與位置偏差應符合下列要求：外形尺寸與基礎坐標位置，縱橫軸線誤差小于20mm.不同平面標高誤差小于20mm、只允許負不允許正；斜度誤差全長小于20mm,出料端允許不允許正；上平面不平面度小于5mm/m,全長小于10mm.設備驗收對照設備的裝箱單，對零件、部件、標準件、隨機文件等進行清點，檢查有無錯發缺件、變形損壞等情況，并作記錄，以便在安裝前采購或制備。

清除包裝時涂飾的保護涂層以及粉塵、油污、銹蝕等情況，檢查修整在運輸裝卸過程中所造成的損壞變形。對零部件、關鍵配合件，進行預檢測和預裝配，以避免安裝工作中的返工，保證安裝進度及安裝質量。

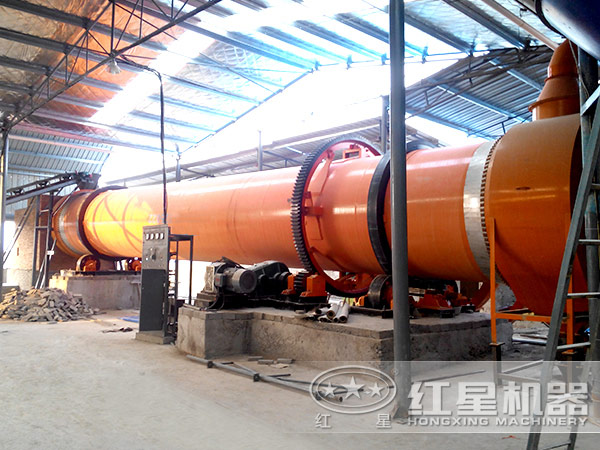

河南用戶現場實拍圖

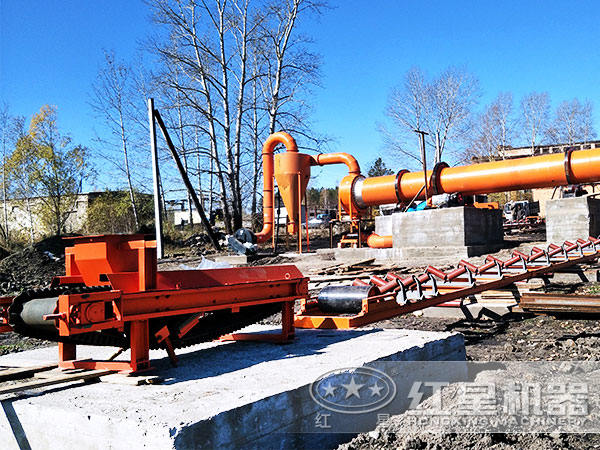

俄羅斯用戶生產現場

烘干機優惠報價

紅星機器廠家，40年專注礦山機器，經驗豐富的師傅們走心智造，采用優質材料，設備更加結實耐用、持久牢靠，同時售前為用戶提供全套方案，挑選合適型號，售中與用戶簽訂正規購買合同，并保證按時完成設備交付工作，售后免費對設備安裝、保養、維修等服務，為設備的效能高、安全運行保駕護航，設備可以通過網站在線選購，也可以到廠區實地考察后面對面選購，并帶領您參觀客戶現場、設備咨詢等，同時設備以出廠價銷售給大家，價格更優惠，隨時 在線免費了解報價。

用戶來訪參觀

紅星烘干機生產廠家地址：河南鄭州高新區檀香路8號。

烘干機廠家格咨詢電話：0371-67772626。

工業烘干機設備 技術參數

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
